Automatikgetriebe TH 700 R4

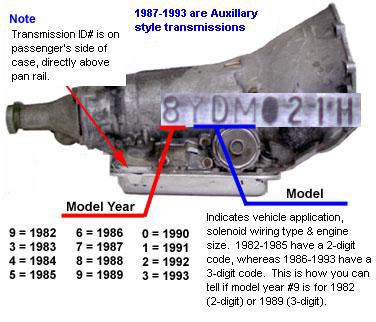

Hier erst einmal eine kleine Hilfe zur Identifizierung des TH700R4 Getriebes von Bj. 1982-1993.
Die Einstellung des T.V. -Kabels bestimmt über Leben und Tod des TH 700 R4.Die Einstellung kann wie folgt vorgenommen werden :
- Die effektivste Einstellung muss bei demontierter Ölwanne erfolgen und benötigt in 90% aller Fälle keine Nachjustierung.
- so geht es: 1. mechanisch Vollgas geben. 2. T.V.- Kabel so einstellen, dass der T.V.- Kolben der Ventilplatte, betätigt über den Hebelmechanismus, genau bündig mit der TV.-Hülse abschließt. Fertig. Sollte das Fahrzeug dennoch zu spät schalten, kann man 1-2 Rasterzähne nachgeben. Mehr auf keinen Fall. Dann liegt ein Fehler vor oder der falsche Fliehkraftregler ist verbaut.
Um eine Einstellung ohne den Ausbau der Ölwanne vorzunehmen zieht man den Rasterkolben ganz raus und gibt anschließend mechanisch Vollgas ohne das der Motor läuft. Der Kolben rastet dann automatisch nach vorne. So hat man eine Grundeinstellung, die allerdings noch der Feinabstimmung bedarf. Man geht ein bis zwei Rasterstellungen vor oder zurück und fährt nach jeder Einstellung erneut das Fahrzeug und kontrolliert das Ergebnis. Es ist die richtige Einstellung erreicht, wenn man bei 1/4 Gas kurz nach Erreichen des zweiten Ganges und anschließender Kick-down Betätigung wieder das Herunterschalten in den ersten Gang bewirkt. Sollten zwei bis drei Rasterzähne nicht ausreichen, ist eine Abstimmung des Gouverneurs vorzunehmen. B&M bietet einen solchen Kit an. Bei uns selbstverständlich auch zu erhalten.
Einer der häufigsten Fehler beim Getriebeölwechsel:
Das Aufbringen von Dichtmasse auf die Gehäusekante kann den Rücklauf des Servogehäuses verstopfen (siehe Bild) und somit über kurz oder lang zum Ausfall des 2./ 4. Ganges führen. Ist die Rücklaufbohrung dicht, schleift das Band permanent auf der Trommel und verbrennt durch Überhitzung.
